Mesin oli pengisian otomatis CBD Satu mesin injeksi oli jarum

Name: China CBD Mesin Minyak Pengisian Otomatis Sepenuhnya Satu Pabrikan Mesin Injeksi Minyak Jarum Pabrik Pemasok
Brand: Dongguan Dongguan Automation Intelligent Equipment Co., Ltd
SKU: 269116176

Mesin injeksi oli ini dirancang khusus untuk injeksi oli alat penyemprot, menampilkan efisiensi dan presisi tinggi.
Ini mengadopsi sistem pemindahan X, Y, Z - sumbu yang canggih, yang secara fleksibel dapat menyesuaikan posisi injeksi minyak untuk memenuhi persyaratan injeksi oli dari atomizer dari spesifikasi yang berbeda. Peralatan ini dilengkapi dengan perangkat kontrol volume cairan presisi tinggi. Kesalahan akurasi volume cair (stroke pengenal) kurang dari atau sama dengan 1%, dan kesalahan akurasi volume cair (pengulangan) adalah antara 0. 3%- 0. 7%, memastikan akurasi setiap injeksi oli. Peralatan mudah dioperasikan. Melalui antarmuka operasi yang ramah pengguna, operator dapat dengan mudah mengatur parameter posisi injeksi oli dan parameter operasi lainnya. Cekungan penyimpanan minyaknya memiliki kapasitas maksimum 1300ml, mengurangi masalah pengisian bahan bakar yang sering.
Pada saat yang sama, peralatan menggunakan bahan kontak cairan berkualitas tinggi, termasuk paduan aluminium, silikon, dan stainless steel, memastikan kualitas produk minyak dan daya tahan peralatan. Ini cocok untuk perusahaan produksi penyemprot skala besar, yang secara efektif dapat meningkatkan efisiensi produksi dan mengurangi biaya produksi.

Kirim permintaan

perkenalan produk

Metode Operasi Dasar

01.

Metode penempatan baki alat penyemprot:

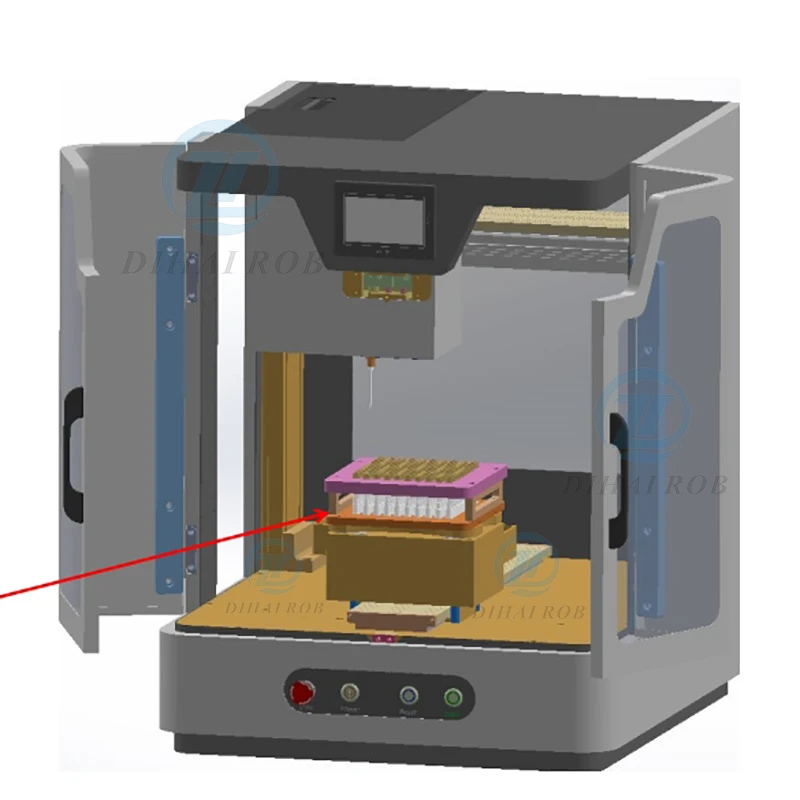

Tempatkan nampan alat penyemprot di kursi baki, sejajarkan empat lubang penentuan posisi pada baki dengan empat pin penentuan posisi di kursi baki, seperti yang ditunjukkan pada gambar.

02.

Pengaturan Parameter Posisi Penyemprot:

Di halaman beranda antarmuka operasi, klik "Reset" untuk mengatur ulang semua sumbu yang bergerak, dan kemudian masukkan antarmuka operasi sistem MHI - Manual Operate.

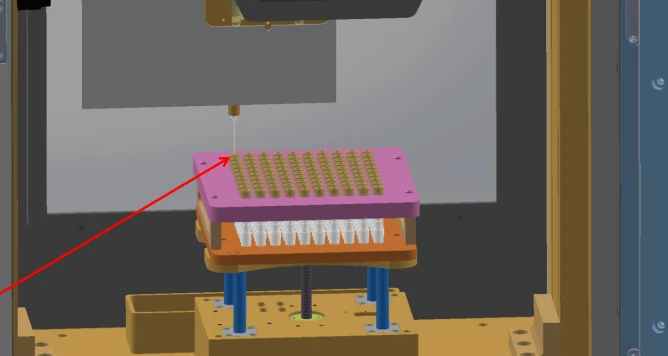

Operasi sumbu X, Y, dan Z untuk bergerak dan mengamati posisi injeksi minyak dari jarum suntik dan alat penyemprot pertama, seperti yang ditunjukkan pada gambar kanan.

Catatan: Panjang jarum suntik injeksi minyak yang digunakan untuk atomizer dengan panjang berbeda berbeda. Jika panjang alat penyemprot kurang dari 40mm, gunakan jarum suntik yang panjang; Jika panjang alat penyemprot lebih besar dari 100mm, gunakan jarum suntik pendek.

Parameter kinerja utama

Nama proyek	Parameter
Tegangan input (v)	Single - Fase AC110VAC 60Hz
Input Kapasitas Daya (Daya)	1.2kw
Kisaran pengukuran suhu	0 - 120 derajat, akurasi 2%
Dimensi peralatan	620x670x800 (unit: Harap klarifikasi, biasanya dalam mm)
Berat peralatan	160kg
Kondisi lingkungan	Suhu 0 - 100 derajat
Akurasi volume cair (stroke pengenal)	Kesalahan kurang dari atau sama dengan 1%
Akurasi volume cair (pengulangan)	Kesalahan 0. 3% - 0. 7%
Kapasitas maksimum cekungan penyimpanan minyak	1300ml
Kekuatan pendorong piston dinilai	0.9N.m
Spesifikasi Kapasitas Injeksi	0. 2 - 7 ml
Liquid - Bahan kontak	Paduan aluminium, silikon, stainless steel

Tinjauan peralatan

01.

Nomor seri	Nama
1	Penutup flip atas
2	Tangki penyimpanan minyak
3	Pintu depan 1
4	Pintu samping
5	Pompa Injeksi Minyak
6	Kotak penerima minyak
7	Majelis bergerak Y-AXIS
8	Rakitan bergerak Z-Axis
9	Panel Operasi
10	Pintu depan 2
11	Majelis bergerak X-AXIS
12	Layar Sentuh Operasi

02.

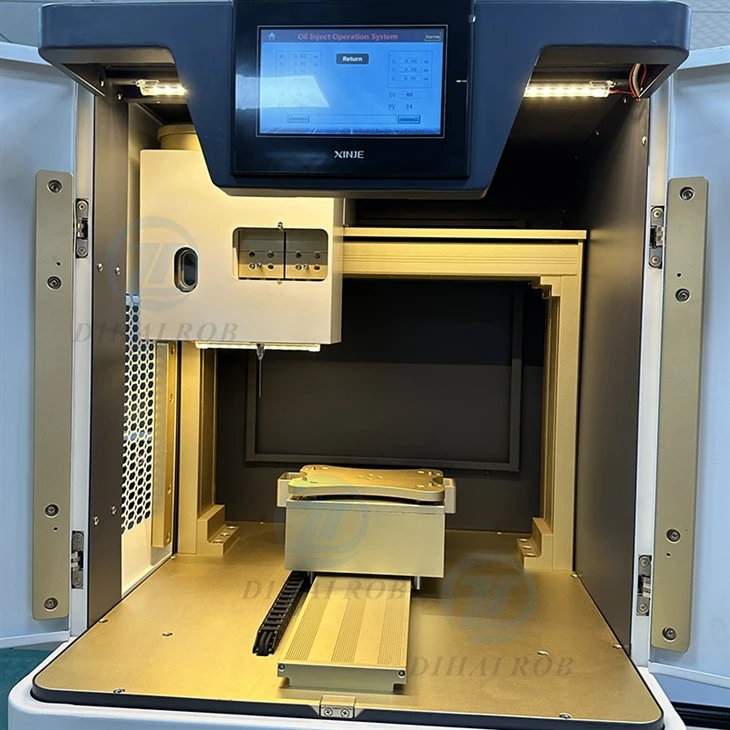

Periksa apakah komponen pemindahan sumbu x berada pada posisi asal paling kiri, jika komponen bergerak sumbu y berada pada posisi asal maju, dan jika komponen pengangkat sumbu-z berada pada posisi asal atas; Sebelum demonstrasi, jangan letakkan baki alat penyemprot pada komponen sumbu-y untuk menghindari kerusakan yang tidak disengaja pada tabung jarum injeksi oli. Seperti yang ditunjukkan pada gambar di sebelah kanan

03.

Tentukan posisi injeksi oli:

Pindahkan sumbu X, Y, dan Z ke posisi injeksi oli dari alat penyemprot pertama. Ketika "Save X1, Y1" ditampilkan, klik tombol "Enter" untuk menyimpan koordinat awal sumbu x\/y saat ini.
Klik tombol Toggle lagi. Ketika "Save Z1" muncul, klik tombol "Enter" untuk menyimpan titik pengangkat tertinggi Z1 untuk injeksi oli pada sumbu z -.
Operasi sumbu z - untuk bergerak ke bawah. Saat mengamati bahwa jarum mencapai bagian atas alat penyemprot dan tidak ada tabrakan selama gerakan kiri -kanan, klik tombol sakelar. Ketika "Save Z2" muncul, klik tombol "Enter" untuk menyimpan ketinggian Z2 dari sumbu z - di dekat bagian atas alat penyemprot.
Terus mengoperasikan sumbu z - untuk bergerak ke bawah. Amati kedalaman injeksi oli saat jarum dimasukkan ke dalam alat penyemprot. Klik tombol Toggle. Ketika "Save Z3" muncul, klik tombol "Enter" untuk menyimpan kedalaman injeksi oli Z3 dari sumbu z -. Kemudian pengaturan parameter posisi selesai, seperti yang ditunjukkan pada gambar kanan.
