Sebagai pemasok mainboard, saya memahami pentingnya pembuangan panas dalam menjaga kinerja optimal dan umur panjang motherboard. Panas adalah produk sampingan yang tidak dapat dihindari dari pengoperasian komponen kelistrikan pada mainboard. Panas yang berlebihan dapat menyebabkan penurunan kinerja, ketidakstabilan sistem, dan bahkan kerusakan permanen pada komponen. Di blog ini, saya akan mengeksplorasi berbagai metode pembuangan panas untuk mainboard.
1. Pendingin
Unit pendingin adalah salah satu metode pembuangan panas yang paling umum dan mendasar untuk motherboard. Heat sink adalah perangkat pendingin pasif yang biasanya terbuat dari bahan konduktif termal, seperti aluminium atau tembaga. Ia bekerja dengan meningkatkan luas permukaan komponen tempat ia membuang panas.
Prinsip dasar dibalik heat sink adalah konduksi panas. Ketika komponen penghasil panas, seperti CPU atau GPU pada mainboard, bersentuhan dengan unit pendingin, panas ditransfer dari komponen ke unit pendingin melalui kontak langsung. Luas permukaan heatsink yang besar memungkinkan perpindahan panas yang lebih efisien ke udara sekitar.
Ada berbagai jenis heat sink. Misalnya, beberapa unit pendingin memiliki sirip. Sirip ini semakin meningkatkan luas permukaan, sehingga meningkatkan efisiensi pembuangan panas. Ada juga heat sink yang terintegrasi dengan pipa panas. Pipa panas adalah tabung tembaga tertutup yang diisi dengan sedikit fluida kerja, seperti air atau etanol. Ketika panas dialirkan ke salah satu ujung pipa panas, fluida kerja menguap, menyerap panas, dan kemudian berpindah ke ujung pipa panas yang lebih dingin di mana ia mengembun dan melepaskan panas. Proses ini secara signifikan meningkatkan efisiensi perpindahan panas di dalam unit pendingin.
2. Penggemar
Kipas adalah komponen penting lainnya dalam pembuangan panas mainboard. Mereka sering digunakan bersama dengan heat sink untuk meningkatkan efek pendinginan. Ada berbagai jenis kipas yang digunakan dalam pendinginan mainboard.
Penggemar CPU
Kipas CPU dirancang khusus untuk mendinginkan unit pemrosesan pusat. Mereka biasanya dipasang langsung di atas unit pendingin CPU. Kipas meniupkan udara ke atas unit pendingin, membawa panas yang telah dipindahkan dari CPU ke unit pendingin. Kipas CPU hadir dalam berbagai ukuran dan kecepatan rotasi. Kipas yang lebih besar dapat menggerakkan lebih banyak udara dengan tingkat kebisingan yang lebih rendah, sedangkan kipas yang lebih kecil mungkin perlu berputar dengan kecepatan yang lebih tinggi untuk mencapai laju aliran udara yang sama, yang dapat menghasilkan lebih banyak kebisingan.
Penggemar Kasus
Kipas casing dipasang pada casing komputer. Mereka membantu menciptakan aliran udara melalui casing, menghilangkan udara panas dan membawa udara sejuk. Ada kipas masuk, yang mengalirkan udara dingin ke dalam casing, dan kipas buang, yang mendorong udara panas keluar dari casing. Penempatan kipas casing yang tepat sangat penting untuk pembuangan panas yang efektif. Misalnya, kipas masuk sering kali ditempatkan di bagian depan atau bawah casing, sedangkan kipas buang ditempatkan di bagian belakang atau atas casing. Hal ini menciptakan aliran udara alami dari bawah ke atas dan dari depan ke belakang casing, memastikan udara panas dibuang secara efisien.
3. Sistem Pendingin Cair
Sistem pendingin cair menjadi semakin populer untuk motherboard berperforma tinggi. Sistem ini menggunakan cairan, biasanya air, untuk memindahkan panas dari komponen.
Sistem pendingin cair dasar terdiri dari blok air, radiator, pompa, dan pipa. Blok air ditempatkan bersentuhan langsung dengan komponen penghasil panas, seperti CPU. Air di dalam blok air menyerap panas dari komponen. Pompa kemudian mengalirkan air panas melalui pipa ke radiator. Radiator adalah penukar panas besar dengan sirip dan kipas. Saat air panas melewati radiator, kipas meniupkan udara ke sirip radiator, menghilangkan panas dari air. Air yang didinginkan kemudian kembali ke blok air untuk mengulangi prosesnya.
Sistem pendingin cair menawarkan beberapa keunggulan dibandingkan metode pendinginan udara tradisional. Mereka umumnya lebih efisien dalam menghilangkan panas, terutama untuk komponen kelas atas yang menghasilkan panas dalam jumlah besar. Mereka juga cenderung lebih senyap karena kipas radiator dapat beroperasi pada kecepatan lebih rendah untuk mencapai efek pendinginan yang sama.
4. Bantalan dan Senyawa Termal
Bantalan dan senyawa termal berperan penting dalam pembuangan panas dengan meningkatkan kontak termal antara komponen dan unit pendingin.
Bantalan termal adalah bantalan pra-potong yang terbuat dari bahan lembut dan konduktif termal. Mereka ditempatkan di antara komponen penghasil panas dan unit pendingin. Fungsi utama bantalan termal adalah untuk mengisi celah mikroskopis di antara kedua permukaan, sehingga memastikan perpindahan panas yang lebih baik. Bantalan termal mudah dipasang dan tidak memerlukan alat khusus apa pun.
Senyawa termal, di sisi lain, adalah pasta yang diaplikasikan antara komponen dan unit pendingin. Bantalan ini dapat menyesuaikan diri dengan ketidakteraturan permukaan komponen dan unit pendingin dengan lebih efektif dibandingkan bantalan termal, sehingga menghasilkan konduktivitas termal yang lebih baik. Saat mengaplikasikan senyawa termal, penting untuk menggunakan jumlah yang tepat. Terlalu sedikit senyawa mungkin tidak mengisi semua celah, sedangkan terlalu banyak senyawa dapat menghasilkan lapisan tebal yang justru mengurangi efisiensi perpindahan panas.
5. Manajemen Daya dan Desain Komponen
Selain metode pendinginan fisik yang disebutkan di atas, manajemen daya dan desain komponen juga berkontribusi terhadap pembuangan panas pada mainboard.
Mainboard modern dilengkapi dengan chip manajemen daya yang dapat mengatur konsumsi daya berbagai komponen. Dengan mengatur tegangan dan arus yang disuplai ke komponen sesuai dengan beban kerjanya, chip manajemen daya dapat mengurangi jumlah panas yang dihasilkan. Misalnya, ketika suatu komponen dalam keadaan idle, chip manajemen daya dapat menurunkan pasokan dayanya, sehingga mengurangi keluaran panas.
Desain komponen juga berperan. Produsen terus berupaya meningkatkan desain komponen untuk mengurangi konsumsi daya dan pembangkitan panas. Misalnya, CPU dan GPU generasi baru dirancang dengan arsitektur yang lebih hemat energi, yang tidak hanya meningkatkan kinerja tetapi juga mengurangi jumlah panas yang dihasilkan.
6. Pendinginan Tambahan - Aksesori Terkait
Ada juga beberapa aksesoris tambahan yang dapat digunakan untuk meningkatkan pembuangan panas mainboard.
Saklar Daya
Sakelar daya berkualitas tinggi dapat memastikan pasokan daya yang stabil ke mainboard. Sakelar daya yang rusak dapat menyebabkan fluktuasi daya, yang dapat menyebabkan peningkatan panas pada komponen. Dengan menggunakan saklar daya yang andal, mainboard dapat beroperasi lebih stabil sehingga mengurangi risiko panas berlebih.

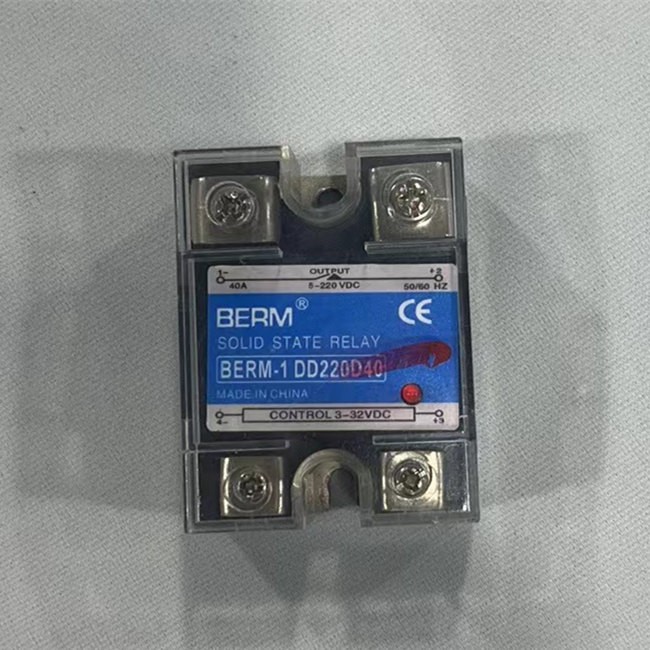

Relai Keadaan Padat
Relai solid - state dapat digunakan di sirkuit kontrol daya di mainboard. Mereka dapat dengan cepat dan akurat mengalihkan catu daya ke berbagai komponen, membantu mengoptimalkan konsumsi daya dan pembangkitan panas. Dibandingkan dengan relai mekanis tradisional, relai solid - state tidak memiliki bagian yang bergerak, yang berarti relai lebih andal dan menghasilkan lebih sedikit panas selama pengoperasian.
Katup Solenoid Pompa Hidraulik
Dalam beberapa sistem pendingin cair kelas atas, katup solenoid pompa hidrolik dapat digunakan untuk mengontrol aliran cairan. Dengan mengatur laju aliran cairan secara tepat, katup ini dapat memastikan bahwa sistem pendingin beroperasi pada efisiensi optimal, sehingga secara efektif menghilangkan panas dari komponen mainboard.
Kesimpulannya, pembuangan panas adalah aspek yang kompleks namun penting dalam desain dan pengoperasian mainboard. Dengan menggunakan kombinasi unit pendingin, kipas, sistem pendingin cair, bantalan termal, dan kompon, serta menerapkan manajemen daya dan desain komponen yang tepat, kami dapat memastikan bahwa papan utama beroperasi pada suhu yang stabil, memberikan kinerja yang andal, dan masa pakai yang lama.
Jika Anda tertarik untuk membeli mainboard berkualitas tinggi dengan kemampuan pembuangan panas yang sangat baik, jangan ragu untuk menghubungi kami untuk rincian lebih lanjut dan mendiskusikan kebutuhan spesifik Anda. Kami berkomitmen untuk menyediakan produk dan solusi terbaik untuk memenuhi kebutuhan Anda.
Referensi:
- "Perangkat Keras Komputer: Suatu Pendekatan Sistem" oleh Andrew S. Tanenbaum dan Todd Austin
- "Manajemen Termal Sistem Elektronik" oleh Avram Bar - Cohen dan David A. Reay
- Berbagai dokumen teknis dari produsen komponen mainboard dan pendingin.
